Hos mange producenter kan man købe et lille tænd/sluk-modul med flere udgange, som tilkobles en radiokanal. På radiosenderen kontrolleres modulet fx ved bruge et joystick eller en drejeknap. Derved kan en radiokanal styre flere funktioner.
| Joystick/drejeknap udslag | Udgang |
| 50% frem | Udgang 1 tændes/slukkes |
| 100% frem | Udgang 2 tændes/slukkes |
| 50% tilbage | Udgang 3 tændes/slukkes |
| 100% tilbage | Udgang 4 tændes/slukkes |
Dette giver mulighed for at styre fx lyset på et modelskib, hvor der meget ofte er flere grupper af lys. Hver gruppe af lys tilsluttes en udgang på tænd/sluk-modulet.
På radiosenderen kan der laves en nem styring, hvor det blot er at trykke på knap på skærmen.
Dette gøres ved at kombinere Free Mixer med Digital Switch.
Lidt baggrund omkring virkemåden først, hvorefter trinnene i oprettelsen af Free Mixer og Digital Switch vises.
Graupner mz-16 / mz-32 / mc-32ex kan fordele 16 Digitale Switch’e automatisk på en radiokanal med 8 på hver side af nulpunktet. Det giver et interval på 15% til hver side.
| Digital Switch | Udslag på kanalen | Digital Switch | Udslag på kanalen |
| DS1 | +15% | DS2 | -15% |
| DS3 | +30% | DS4 | -30% |
| DS5 | +45% | DS6 | -45% |
| DS7 | +60% | DS8 | -60% |
| DS9 | +75% | DS10 | -75% |
| DS11 | +90% | DS12 | -90% |
| DS13 | +105% | DS14 | -105% |
| DS15 | +120% | DS16 | -120% |
Sandsynligheden for at brugeren præcist rammer 50% udslag er meget lille. Derfor er der i modulet indbygget en tolerance i tænd/sluk-modulet, og denne udnyttes til vores formål.
Det vil derfor være oplagt at bruge DS5, DS6, DS13 og DS14 til formålet, da disse værdier ligger tættest på 50% og 100% udslag.
Oprette Digital Switch‚e
Fra hovedmenuen på skærmen trykkes på Menu.

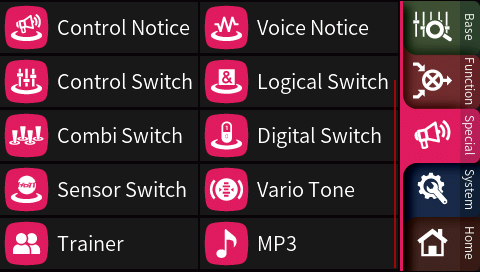

Derefter vælges fanen Special.
Her vælges Digital Switch.

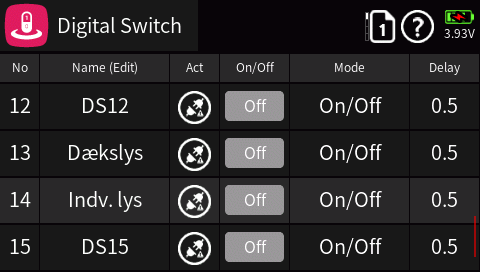

Da de interessante Digital Switch‚e er DS5, DS6, DS13 og DS14, startes der med at navngive disse, så det er enklere at holde styr på, hvad de tænder/slukker.

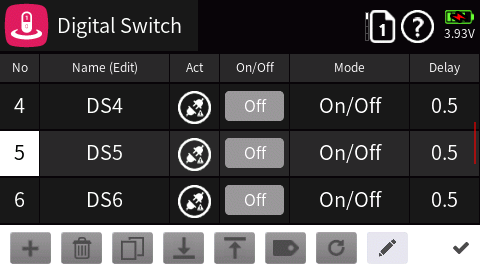

Tryk på DS5 i kolonnen Name (Edit) for at ændre navnet.

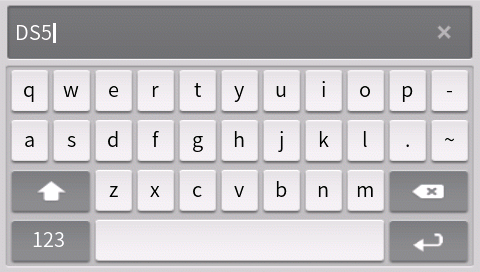

Tryk derefter på blyanten i bunden af skærmen.

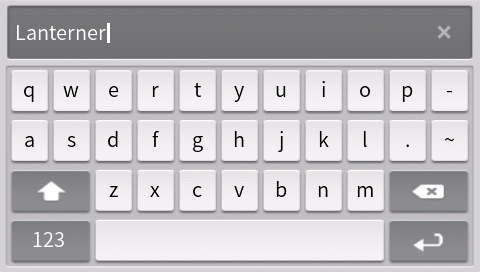

Navnet rettes fra DS5 til noget mere forklarende.

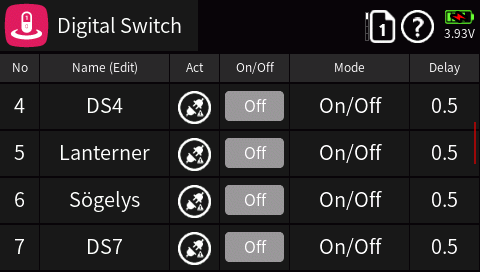

Gentag processen for de andre 3 Digital Switch‚e.
Kolonnen Delay kan med fordel rettes, så der er ikke er en forsinkelse på 0,5 sekunder.
Koble Digital Switch‚e sammen med Free Mixers
Næste trin er at koble de Digital Switch‚e sammen med Free Mixers. I hovedmenuen vælges fanebladet Function.

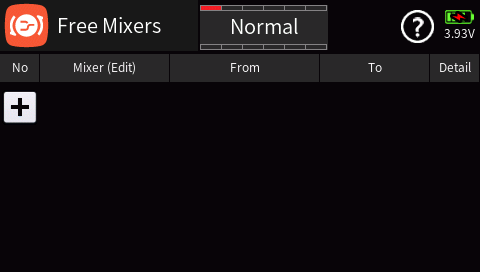

Tryk på Free Mixers.
Til venstre i skærmbilledet er der et plus-tegn ( + ). Tryk på det for at oprette en Free Mixer.

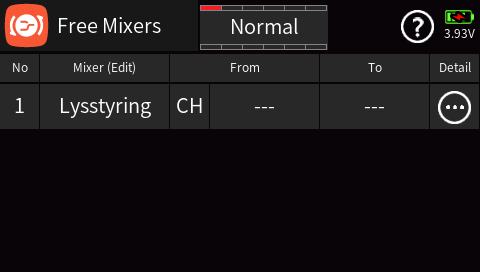

I kolonnen Mixer (Edit) trykkes der på den oprettede Free Mixer for at give den et forklarende navn. Tryk på blyanten i bunden af skærmen.

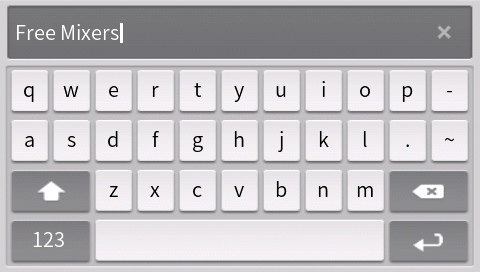

Indtast et forklarende navn på denne Free Mixer.

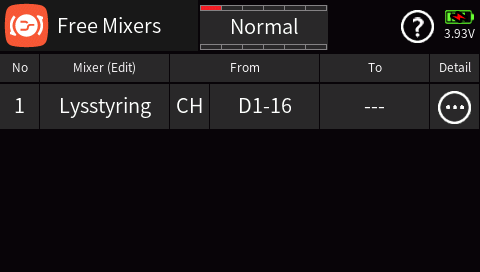

I kolonnerne From og To defineres, hvad der skal mikses sammen. I kolonnen From angives de første 16 Digital Switch‚e og i kolonnen To vælges den kanal, som tænd/sluk-modulet er tilkoblet (udgang på radiomodtageren). Tryk på de 3 streger ( – – – ) i kolonnen From.

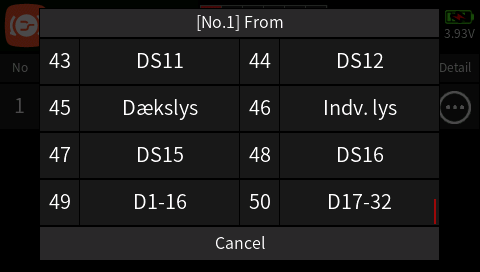

Her vises de almindelige kanaler først, og der rulles ned (scrolles ned) indtil de 16 Digital Switch‚e vises. Det er vigtigt, at rulles forbi de enkelte Digital Switch‚e, som du tidligere har navngivet.
Du skal i menuen vælge D1-16.

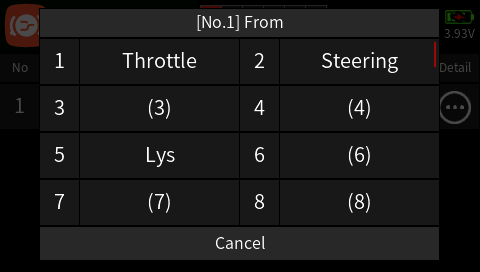

I kolonnen To trykkes på de 3 streger ( – – – ), og i dette tilfælge vælges kanal 5.

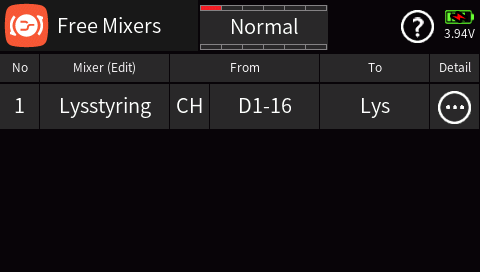

I billedet herover er kanal 5 navngivet Lys. Kolonne Detail skal ikke ændres.
Placering af knapper på skærmen
Næste skridt er, at placere de Digital Switch‚e som knapper (widgets) på skærmen.

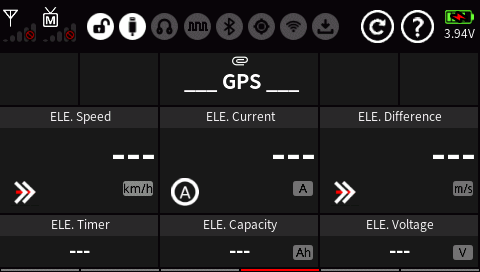

Fra hovedskærmbilledet bladres 2-3 sider til højre. I dette skærmbillede trykkes på knappen med den krummes pil øverst i skærmens højre hjørne.

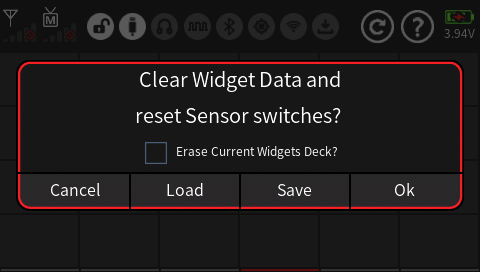

Så vises et billede med en advarsel, og der sættes flueben i Erase Current Widget Deck og så trykkes der på OK.
Find et passende sted på den tomme skærm, og tryk på et felt i ca. 2 sekunder.

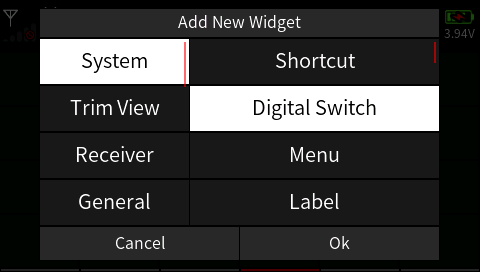

Så kommer menuen frem til valg af widget,
Vælg til venstre System og til højre Digital Switch.

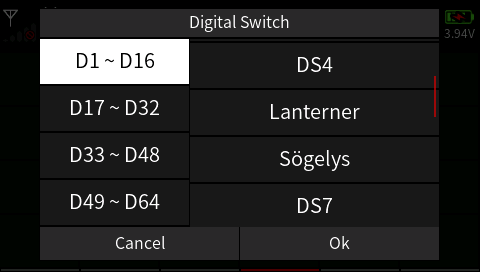

I næste billede vises til venstre hovedgrupperne af Digital Switch‚e og til højre den enkelte Digital Switch.
Der rulles ned i højre side, så du kan se DS5 og DS6 – som nu har navne.
Vælg DS5, som billedet ovenfor er navngivet Lanterner og tryk på OK.

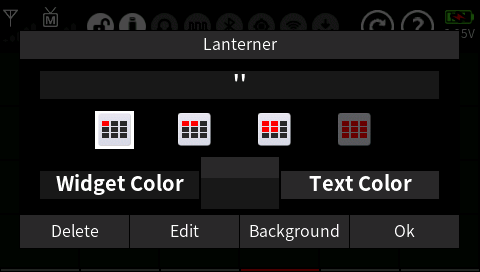

Vælg den størrelse, der er 2 felter høj og 2 felter bred. Ret eventuelt baggrundsfarven på widget ved at trykke på Widget Color og tryk på OK.

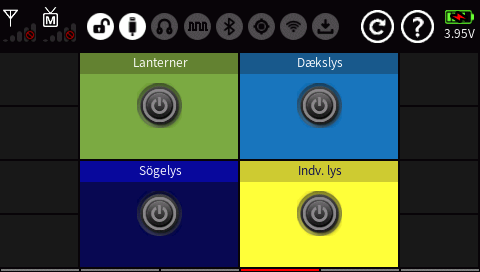

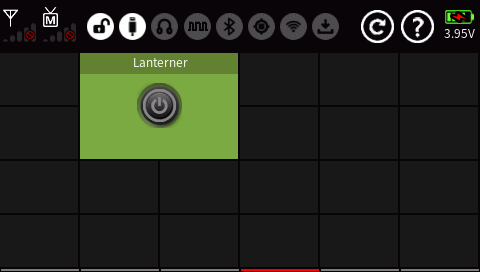

Gentag processen med de andre tre widgets.
De fire widgets virker ikke endnu. Trykkes der på en af dem, vises der en meddelelse.
Aktivering af knapper
De sidste, der mangler, er at aktivere knapper, så de udfører den ønskede handling.
Fra hovedmenuen vælges fanebladet Special og vælges som tidligere Digital Switch.
De oprettede Digital Switch‚e findes ved at rulle i skærmbilledet.
I kolonnen Act trykkes der på symbolet i cirklen med de to stik, der ikke er sat sammen.

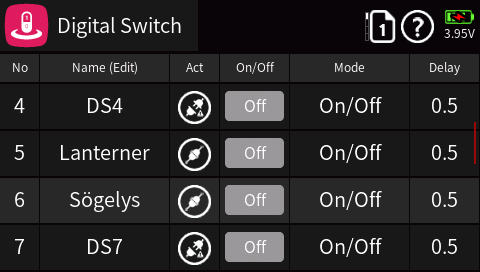

Derefter skifter symbolet med de to stik.
Nu er de fire Digital Switch‚e aktive.
Særlige forhold

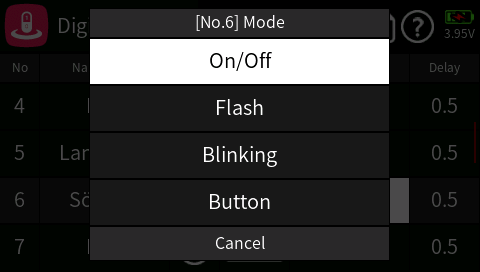

For nogle tænd/sluk-moduler kan det være nødvendigt at rette i kolonnen Mode (se billede ovenfor), så der fx står Button i stedet for On/Off.
Prøv dig frem til du finder den rigtige funktionalitet.
